绍兴某塔桅制造公司废气处理工程案例

废气量：60000m3/h
浓度：100~400mg/m3
废气组分：苯类、甲苯类、二甲苯类、TVOC废气处理、漆雾颗粒等

技术应用：活性炭吸附浓缩+催化燃烧（AC+CO）

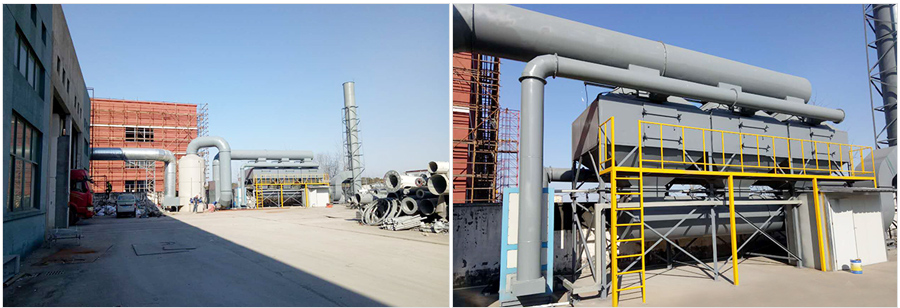

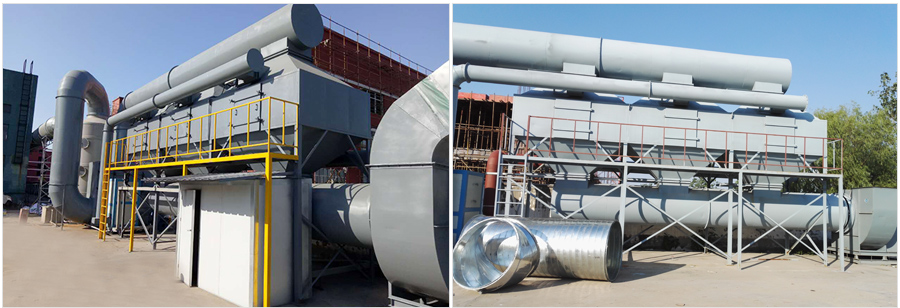

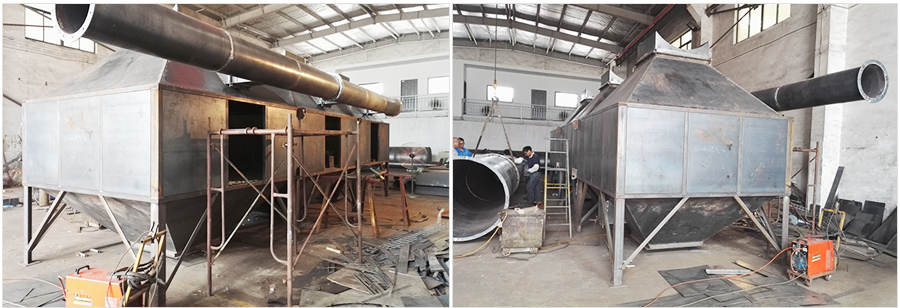

案例展示：（现场部分图片）

活性炭吸附浓缩+催化燃烧系统是美致力环保自主研发的新一代VOCs处理设备，是将吸附浓缩单元和热氧化单元有机地结合起来的一种方法，主要针对大风量、低浓度的有机废气。
废气通入活性炭吸附床，与蜂窝状活性炭充分接触，净化，并脱附再生后转换成小风量、高浓度的有机废气被送往催化燃烧床进行氧化，在280℃以上时有机物被氧化分解成二氧化碳、水等无害气体。燃烧后的热废气通过热交换器加热冷空气，热交换后降温的气体部分排放,部分用于蜂窝状活性炭的脱附再生，达到废热利用和节能的目的。

工艺特点：
1. 安全设计：在催化净化装置前后均有祖火除尘系统，设备顶部有泄压系统；
2. 设备内设有多点温控点，同事设有自动报警系统，设有超温自动降温系统;
3. 脱附过程中间歇注入97%氮气，脱附程序完毕后注入97%氮气进入活性炭吸附床，排除因活性炭自身储热自燃带来的安全隐患。
4. 风机过载、超温、防火连锁保护，在设备进口设有安全防火阀门，当出现高温时，防火阀关闭，直排阀门自动打开；
